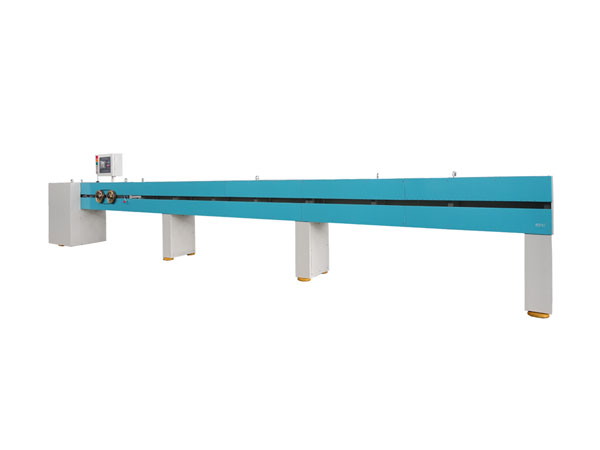

MZ-4009 V带测长机

  • 所属分类:V带传动带测长机
  • 浏览次数:454次
  • 发布日期:2021/12/17 16:49:37
  • 产品概述

1. 特点及用途

    MZ-4009 V带测长机主要用于V带、窄V带、汽车V带、洗衣机V带及多楔带等的长度及其露出高度的测量,测定方法及技术参数参照标准GB/T11544《普通V带和窄V带尺寸》、GB/T2442《洗衣机V带》、GB/T13352《汽车V带尺寸》、GB/T16588《工业多用楔带及带轮尺寸》。

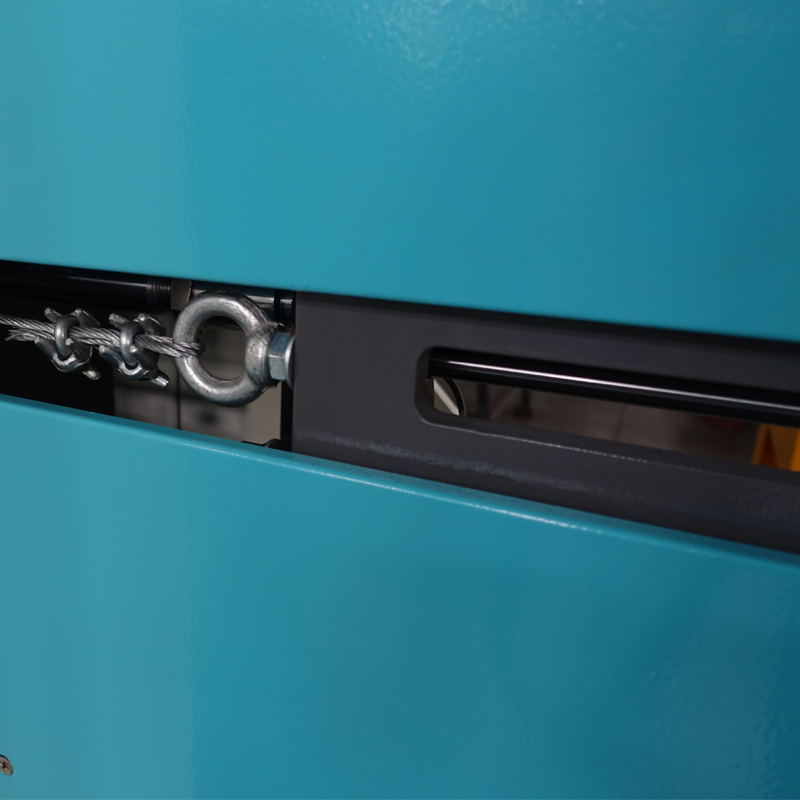

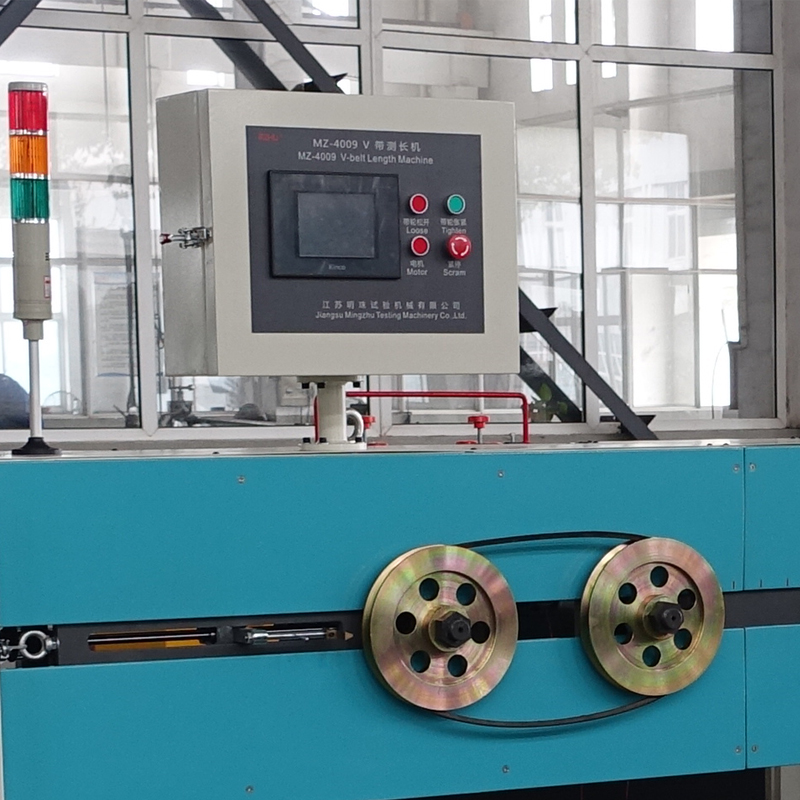

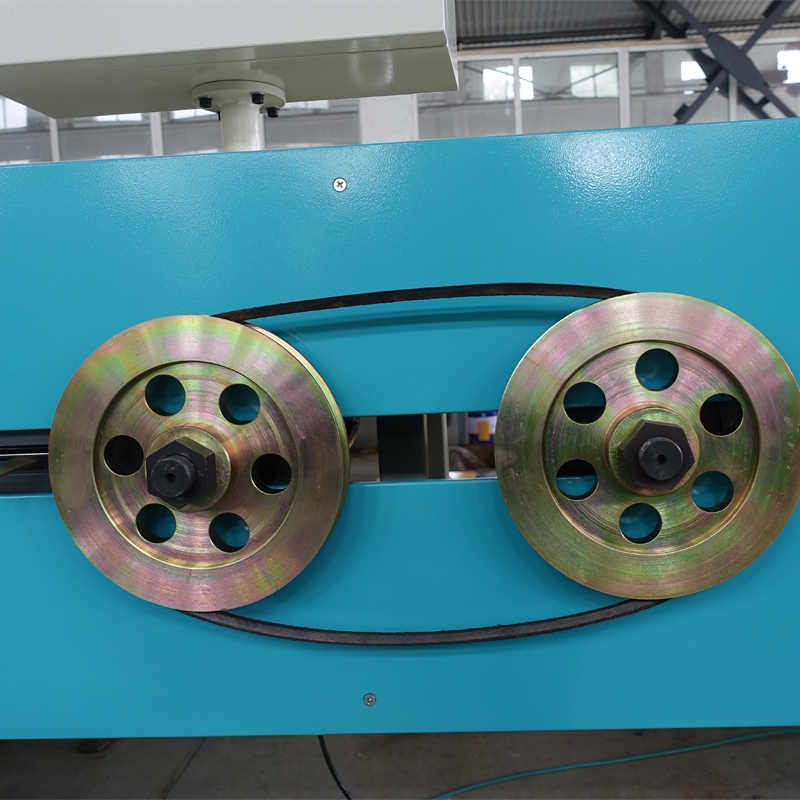

    本设备主要由机架、砝码加载系统、气缸卸荷系统、移动车、微动车、PLC控制、触幕屏显示几部分组成,光电编码器测量V带长度、光栅尺测量露出高度,测量快速、准确。


2. 技术参数

    2.1 砝码加载范围:30N-1400N或根据带型配置

    2.2 最小中心距:200mm

    2.3 最大中心距:基本型:1800mm

                             通用型:4300mm

                             加长型:6800mm

    2.4 长度测量误差:≤1‰

    2.5 测量基准高度误差:<0.1mm

    2.6 触幕屏显示基准长度分辨率为0.1mm

          露出高度分辨为0.05mm

    2.7 电源:AC380V 三相四线

    2.8 外形尺寸(长××高):

          基本型:3230mm×830mm×1550mm

          通用型:5730mm×830mm×1550mm

          加长型:8230mm×830mm×1550mm
