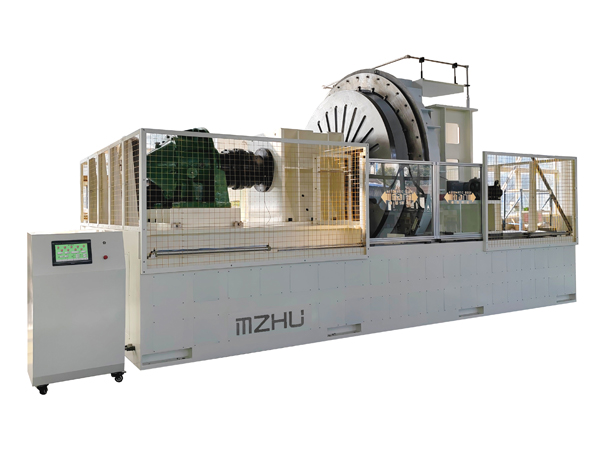

MZ-4005CFL2200 风力发电机油封旋转性能试验机

1. 概述

        MZ-4005CFL2200 风力发电机油封旋转性能试验机主要用于模拟风机在复杂工况下的运行环境，对油封的密封可靠性、耐久性、耐磨性及使用寿命进行研究。本试验机为单工位，每次可以试验一组油封，主轴以一定的速度回转，运行一定时间后，观察是否渗漏。X、Y、Z三轴由伺服电机驱动，主电机由大功率伺服电机驱动，船舱式独特设计，降低了设备重心。

        本机采用PLC控制 ，触摸屏显示。通过在触摸屏上的操作控制电机转速、试验温度以及运转时间等参数。

2. 主要技术参数
2.1 主轴转速：5r/min～130r/min
2.2 主轴跳动误差：±0.03mm
2.3 轴心偏置调整量：X轴方向±5mm；
                                   Y轴方向±5mm；
2.4 测试轴孔范围：Φ800mm～Φ2200mm；
2.5 电机功率：22kW（等效8级电机）
2.6 温度范围：室温～80℃
2.7 电    源：AC380V三相五线制（必须有零线和地线）±10%  50Hz  40kW
2.8 外形尺寸：6090mm×3180mm×3425mm（L×W×H）
